DESCRIPCIÓN

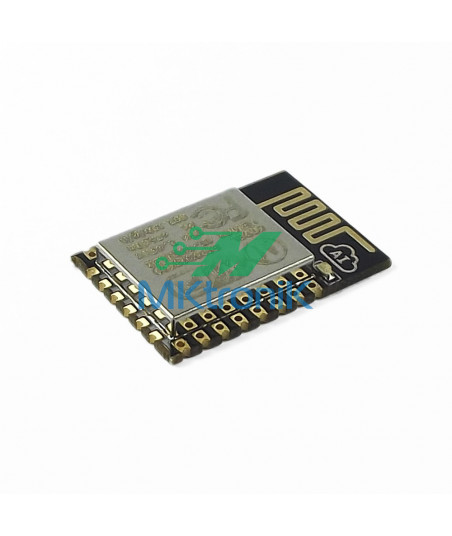

Conectar tus proyectos a internet por Wifi ya no será un problema con la ayuda del Módulo ESP-12E. Está basado en el SoC (System on Chip) ESP8266, un chip altamente integrado, diseñado para las necesidades de un mundo conectado. Este módulo o SoM es el núcleo de las tarjetas NodeMCU . El ESP8266 integra un potente procesador con Arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wifi. Ofrece una completa y autocontenida solución WiFi Networking, puede trabajar como host de aplicaciones o descargar la carga de WiFi Networking de otro procesador.

El módulo ESP-12E viene cargado de fabrica con el firmware AT, que permite conectar un Arduino a WiFi utilizando comandos AT. Es posible cambiar el firmware (flashear) permitiendo trabajar el módulo de forma independiente o SDK (sin un Arduino) y usar toda su capacidad como microcontrolador de 32bits a 80Mhz. Para flasher el chip es necesario utilizar un modulo conversor usb a serial TTL como el modulo Convertidor USB a serial TTL.

El módulo ESP-12E trabaja a 3.3V en alimentación y GPIO por lo que NO se debe alimentar con 5V. Se recomienda colocar un capacitor de 100uF en paralelo con la fuente de alimentación para filtrar los picos de corriente. Posee leds indicadores de alimentación y de comunicación. Los pines de entradas/salidas (GPIO) trabajan a 3.3V por lo que para conexión a sistemas de 5V es necesario utilizar conversores de nivel como: Convertidor de 3.3V a 5V 8 CH .

El SoC(System On a Chip) ESP8266 de Espressif Systems es un chip especialmente diseñado para las necesidades de un mundo conectado, integra un potente microcontrolador con arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wi-Fi. El SoM(System on Module) ESP-12E fabricado por Ai-Thinker integra en un módulo el SoC ESP8266, memoria FLASH, cristal oscilador y antena WiFi en PCB.

La plataforma ESP8266 permite el desarrollo de aplicaciones en diferentes lenguajes como: Arduino, Lua, MicroPython, C/C++, Scratch. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje de programación conocido y hacer uso de un IDE sencillo de utilizar, ademas de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP8266.

ESPECIFICACIONES TÉCNICAS

• Voltaje de Alimentación: 3.3V DC
• Voltaje de Entradas/Salidas: 3.3V DC (No usar 5V)
• SoM: ESP-12E (Ai-Thinker)
• SoC: ESP8266 (Espressif)
• CPU: Tensilica Xtensa LX3 (32 bit)
• Frecuencia de Reloj: 80MHz/160MHz
• Instruction RAM: 32KB
• Data RAM: 96KB
• Memoria Flash Externa: 4MB
• Pines Digitales GPIO: 17  (pueden configurarse como PWM  a 3.3V)
• Pin Analógico ADC: 1 (0-1V)
• UART: 2
• 802.11 b/g/n
• Wi-Fi Direct (P2P), soft-AP
• Stack de Protocolo TCP/IP integrado
• PLLs, reguladores, DCXO y manejo de poder integrados
• Potencia de salida de +19.5dBm en modo 802.11b
• Corriente de fuga menor a 10uA
• SDIO 1.1/2.0, SPI, UART
• STBC, 1×1 MIMO, 2×1 MIMO
• A-MPDU & A-MSDU aggregation & 0.4ms guard interval
• Wake up y transmisión de paquetes en < 2ms
• Consumo de potencia en Standby < 1.0mW (DTIM3)
